Направление 01
Разработка конструкторской документации на запорную арматуру
С первого дня существования бюро фокус нашего внимания направлен на проектирование запорной и регулирующей арматуры. Задача — дать рынку современные и технологичные решения и снизить зависимость от импортной продукции.
Параметры
Что уже спроектировано
Таблица собрана по реализованным проектам, а не по декларируемым возможностям. Если ваша задача выходит за эти границы — скажем об этом прямо.
Таблица прокручивается вбок
| Изделие | DN | Давление / температура | Исполнение | Заказчик |
|---|---|---|---|---|
| Клапаны системы РУЗ | — | пар высоких параметров | Судовое, одобрение РМРС | ЭНМАШ · пр. 22220 |
| Задвижка энергетическая | 150 | PN 160 · +560 °C | 30лс517нж / 30лс917нж | БАЗ · ОМК |
| Клапаны регулирующие | 25–50 | диапазон регулирования 100:1 | Профильная тарелка, лог. х-ка | Котельное оборудование |
| Задвижки клиновые | 50–600 | общепромышленные | 30с41нж / 30нж41нж, СТ ЦКБА | Типоряд |
| Задвижки с обрезиненным клином | 50–300 | питьевая вода | 30ч39р, ВЧШГ, эмаль | Водоснабжение |
| Краны шаровые | 10–100 | — | Морское и общепром., ГОСТ 34287 | Постановка на производство |
| Клапан клеевой | — | клеевая линия | Реверс-инжиниринг | СВЕЗА-Уральский |
| Электропривод ПГМЕ | — | НИОКР | Судовой, четверть- и многооборотный | Требования РМРС |
| Группы запорных клапанов | — | фланцевое и приварное | Металл-металл, фторопласт-металл | ЭНМАШ · 22220, МПЭБ |
Проекты
Десять проектов по арматуре
От судовых клапанов с одобрением Регистра до общепромышленного типоряда задвижек.
Атомный флот · проект 22220
Клапаны системы РУЗ для атомных ледоколов проекта 22220
Комплекс клапанов управления подачей пара на турбину генератора: быстрозапорные (защитные) клапаны, работающие параллельно с клапанами травления, и клапанная паровая коробка с тремя независимыми регулирующими клапанами.
Благовещенский арматурный завод · ОМК
Задвижка DN150 PN160 для среды +560 °C
Конструкция с плавающим уплотнением крышки обеспечивает герметичность в широком диапазоне рабочих давлений и температур. Бугельная стойка спроектирована так, чтобы не передавать избыточное тепло от задвижки на электропривод.
Импортозамещение котельного оборудования

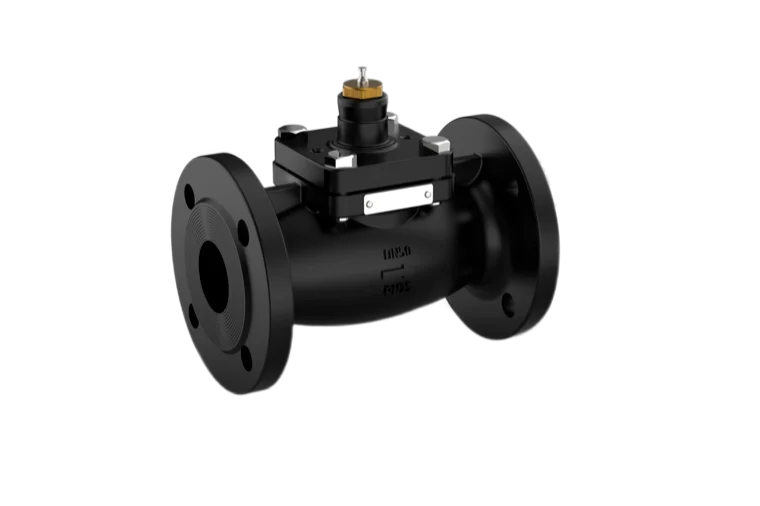

Регулирующие клапаны DN25–DN50
Линейка с профильными тарелками сложной формы: логарифмическая характеристика регулирования с диапазоном 100:1. Работают с приводами импортного и отечественного производства.
Типоряд
Общепромышленные задвижки 30с41нж, DN50–DN600
Оформлена конструкторская документация на типоряд клиновых задвижек 30с41нж (30нж41нж). Соответствуют отраслевым требованиям СТ ЦКБА, учитывают современные решения по уплотнительным материалам и геометрии.
Реверс-инжиниринг · водоснабжение
Задвижки с обрезиненным клином 30ч39р, DN50–DN300
Реверс-инжиниринг линейки импортных задвижек из высокопрочного чугуна для систем питьевого водоснабжения. Эмалированные детали проточной части и резиновые уплотнения предотвращают утечки во внешнюю среду и в затворе.
НИОКР · 2025

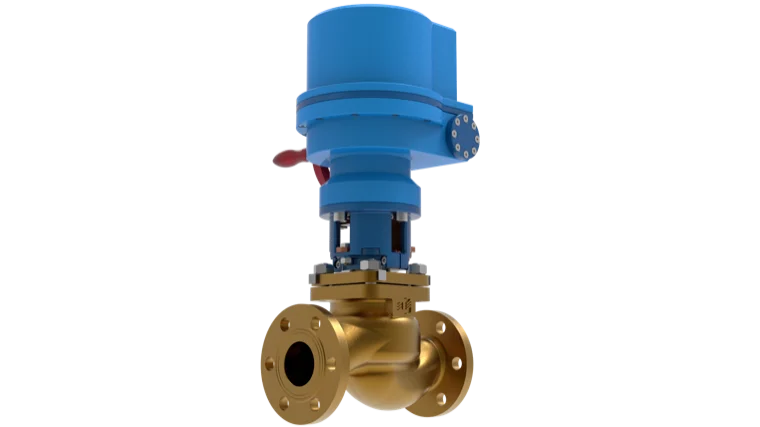

Электропривод ПГМЕ для судовой арматуры
Собственная НИОКР бюро. Первый этап — разработка и выпуск опытных образцов судовых четвертьоборотных и многооборотных электроприводов под требования РМРС.
СВЕЗА-Уральский · 2023

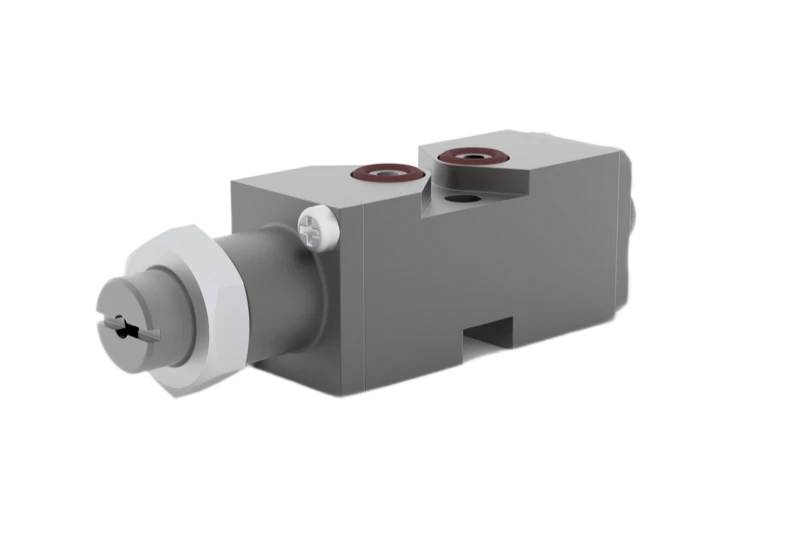

Клеевой клапан для линии склейки фанеры
Реверс-инжиниринг клапана с линии склейки фанеры. Задача — при наличии доступных аналогов на китайских площадках освоить и выпустить опытную партию в России. КД разрабатывало бюро, поставку обеспечило НПО Перспективной гидромеханики.
Благовещенский арматурный завод
Задвижка ЗКЛ700
Литая клиновая задвижка DN700 — крупногабаритное расширение типоряда общепромышленной арматуры для БАЗ.
Постановка на производство

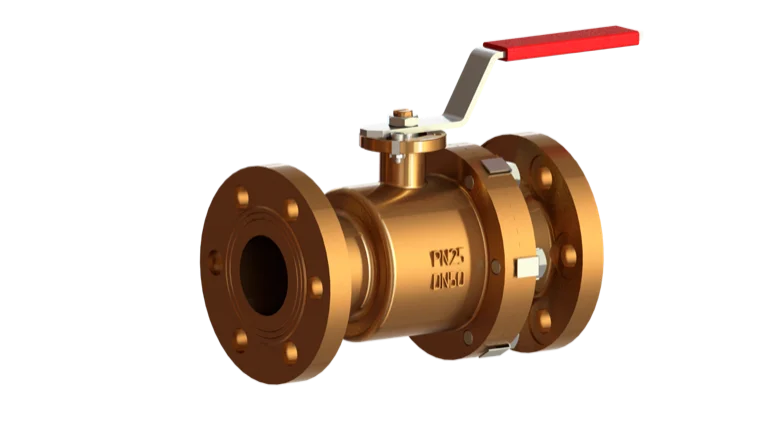

Шаровые краны DN10–DN100
Морское и общепромышленное исполнение. Корпуса допускают ручное управление и установку приводов с присоединением по ГОСТ 34287 (ISO 5211). Уплотнение пробки резина-фторопласт снижает требуемый крутящий момент управления.
АО «ЭНМАШ» · 2024
Импортозамещение запорных клапанов для проектов 22220 и МПЭБ
Разработаны, изготовлены и поставлены целые группы запорных клапанов, получившие одобрения филиала РМРС по атомным судам. Чертежи на арматуру фланцевого и приварного исполнения с уплотнениями металл-металл и фторопласт-металл, с ручным или пневматическим приводом и датчиками конечных положений.
Преимущества
Что вы получаете, работая с нами
Качество
Опыт и технологии позволяют гарантировать качество разработки, а многоуровневый нормоконтроль — качество оформления.
Авторский надзор
Сопровождаем изготовление опытной партии на производстве и отрабатываем замечания технологов.
Гибкость
Состав команды, сроки и этапы оплаты обсуждаются индивидуально под конкретный проект.
Опыт
Накопленная база решений по арматуре позволяет закрывать типовые задачи быстрее и дешевле.
Сервисный подход
Заботимся об удобстве взаимодействия на всех этапах, а не только о выдаче комплекта в срок.
Эффективность
Главное — решить бизнес-задачу заказчика и увеличить отдачу от его вложений.
Заказчики направления
Заводы, которые нас выбирают
Технико-коммерческое предложение
Пришлите задачу по арматуре
Опишите изделие и условия эксплуатации — вернём ТКП с составом работ и сроком.
