Кейс · атомный флот · проект 22220

Комплекс клапанов системы РУЗ для атомных ледоколов проекта 22220

Клапаны управления подачей пара на турбину генератора для головной серии универсальных атомных ледоколов, которые строятся в Санкт-Петербурге.

22220 проект универсальных атомных ледоколов

≈ 2 года от получения ТЗ до одобрения документации

≈ 500 документов в комплекте проекта

РМРС одобрения филиала по атомным судам

Задача

Управлять паром на турбине генератора и мгновенно отсекать его при аварии

Узел обеспечивает две разные по характеру функции одновременно. В нормальном режиме регулирующие клапаны дают пропорциональную подачу пара на турбину, поддерживая её частоту вращения. В аварийном — быстрозапорные клапаны должны сработать мгновенно, а избыток пара уйти управляемо, а не в конструкцию.

Отсюда компоновка: быстрозапорные (защитные) клапаны работают параллельно с клапанами травления, а три независимых регулирующих клапана размещены в общей клапанной паровой коробке. При аварийной остановке БЗК мгновенно захлопываются, а избыток пара стравливается через клапаны травления.

Состав узла

Из чего собран комплекс

Быстрозапорные клапаны

Защитная функция. При аварийной остановке захлопываются мгновенно, отсекая подачу пара на турбину.

Клапаны травления

Работают параллельно с БЗК. Через них стравливается избыток пара в момент срабатывания защиты.

Клапанная паровая коробка

Несёт три независимых регулирующих клапана в общем корпусе.

Регулирующие клапаны

Обеспечивают пропорциональную подачу пара на турбину для поддержания частоты её вращения.

Ход работ

Как шёл проект

Исходные данные

Параметры пара, требования по срабатыванию защиты, присоединительные размеры, ограничения по компоновке.

Компоновка узла

Разделение функций между БЗК, клапанами травления и регулирующими клапанами в паровой коробке.

3D-модели

Параметрические модели корпусных деталей, затворов и приводной части.

Разработка КД

Сборочные и деталировочные чертежи, спецификации и текстовые документы.

Передача заказчику

Комплект документации передавался для проверки и подачи на одобрение.

Одобрение и изготовление

Документация прошла одобрение РМРС, после чего оборудование было изготовлено и поставлено.

Результат

Что получил заказчик

Заказчик получил комплект конструкторской документации на комплекс РУЗ: сборочные и деталировочные чертежи, спецификации и текстовые документы. Документация была передана для проверки, одобрения и изготовления оборудования.

От получения технического задания до одобрения документации прошло около двух лет. В комплект вошло около 500 документов, включая примерно 50–60 сборок и 15–20 текстовых документов. Разработанное оборудование одобрено РМРС, изготовлено, поставлено и эксплуатируется.

Выдача

Состав переданной документации

Модели

3D-модели сборок
3D-модели деталей
Модели присоединительных узлов

Чертежи

Сборочные чертежи
Деталировочные чертежи
Спецификации и ведомости

Объём комплекта

Около 500 документов всего
Примерно 50–60 сборок
Примерно 15–20 текстовых документов

Расчётную часть выполнял КЭМ; в состав работ ОКБ она не входила.

Смежные проекты

Ещё по судовой и энергетической арматуре

АО «ЭНМАШ» · 2024

Импортозамещение запорных клапанов для 22220 и МПЭБ

Группы запорных клапанов фланцевого и приварного исполнения с одобрениями филиала РМРС по атомным судам.

Одобрение РМРСДатчики положений

БАЗ · ОМК

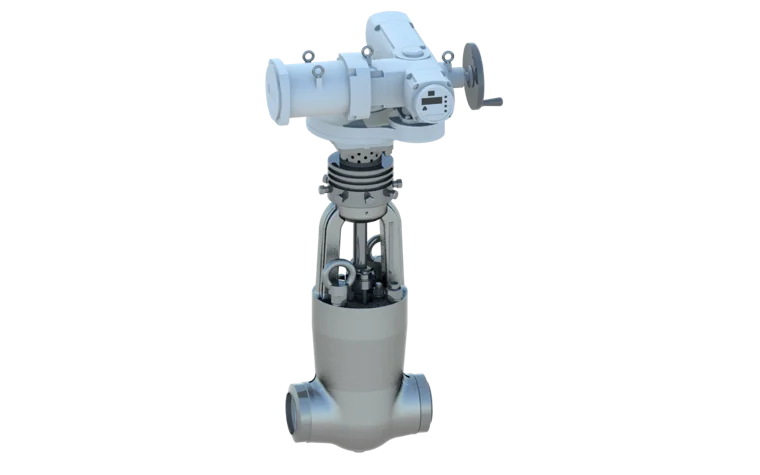

Энергетическая задвижка DN150 PN160, +560 °C
